類型：蒸發濃縮
型號：0.5t/h~60t/h
板式升膜蒸發器采用半焊接工藝，物料從下部的進料口進入板間通道，在兩側蒸汽的加熱下，汽化沸騰成膜狀，沿著波紋板片上升，從上方出口噴出。蒸汽從上方進入焊接側，逆向流動，經物料冷卻成冷凝水，從出口排出。物料···

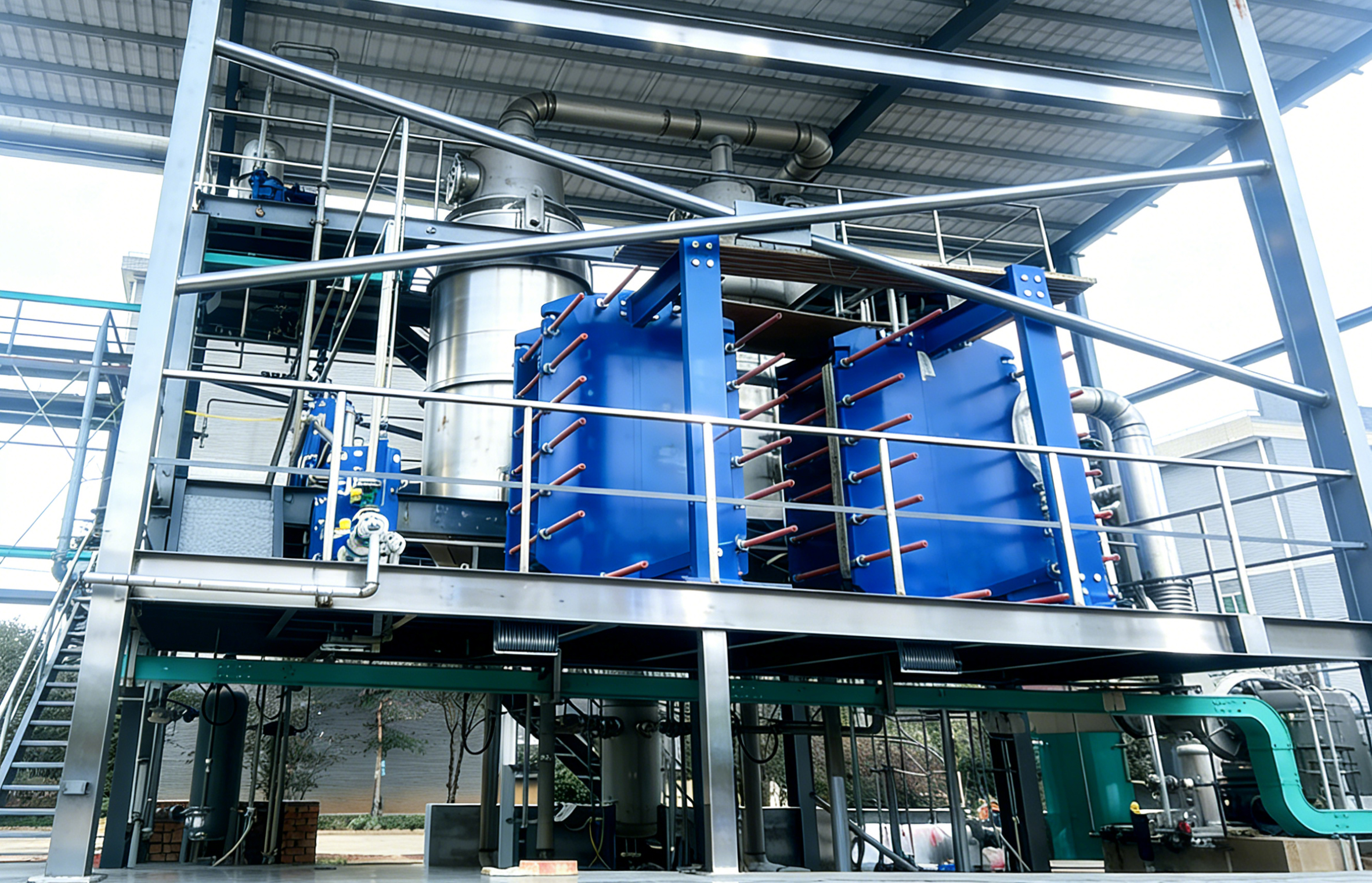

板式升膜蒸發器核心結構與組成
板式升膜蒸發器以波紋板片組為核心傳熱單元，輔以循環泵、分離室、預熱器及配套管路。板片采用316L不銹鋼、鈦合金或哈氏合金等耐腐蝕材質，通過精密波紋設計形成薄矩形流道（厚度通常2-5mm）。物料與加熱介質（如蒸汽、導熱油）在相鄰流道內逆流換熱，板間流速控制在0.5-2m/s，促使液體在加熱面形成湍流薄膜，強化傳熱效率。設備支持模塊化設計，蒸發面積可靈活調整（單臺0.5-1500㎡），適應不同產能需求。
板式升膜蒸發器工作原理與升膜效應
薄膜形成與流動：物料經預熱器加熱至接近沸點后，以低速進入板間流道。在加熱面，液體受熱迅速汽化，形成氣液混合物。二次蒸汽的汽化膨脹效應帶動液體沿板壁向上流動，形成“升膜”現象，避免局部過熱。
氣液分離：氣液混合物進入分離室后，高速蒸汽攜帶液滴撞擊分離擋板，實現氣液分離。純凈蒸汽從頂部排出，濃縮液經錐形底部回流至循環泵或排出系統。
傳熱特性：波紋板片促使流體形成高強度湍流，傳熱系數達3000-5000kW/(m2·K)，是傳統列管式蒸發器的2-3倍。端面溫差僅需3-8℃即可啟動蒸發，適合低溫熱敏物料處理。
板式升膜蒸發器核心優勢
低溫蒸發保護熱敏成分：通過精確控制蒸發溫度（通常40-90℃），避免維生素、酶、香料等熱敏性物質降解，廣泛應用于食品（如果汁、乳制品）、制藥（如抗生素、生物制劑）行業。
高效節能：MVR（機械蒸汽再壓縮）系統集成后，蒸發1噸水僅需25-60度電，能耗較單效蒸發降低50%-70%。結構緊湊，占地面積僅為管式蒸發器的1/5-1/3，熱損失小，無需額外保溫。
抗結垢與易清洗：高速流動（≥1m/s）減少鹽析與結晶沉積，配合CIP（在線清洗）系統可實現不停機自動清洗，延長設備壽命。板片可拆卸設計便于人工檢查與維護。
廣譜適應性：可處理低粘度至中等粘度液體（如糖漿、中藥提取液），對含少量固體顆粒（固含量≤5%）的物料耐受性較好；通過材質選擇適配腐蝕性介質（如含氯廢水）。
板式升膜蒸發器應用領域
食品工業：果汁（如蘋果汁、橙汁）的低溫濃縮、乳制品脫脂/脫糖、啤酒釀造中的麥汁蒸發、咖啡/茶提取液的濃縮。
制藥行業：抗生素溶液（如青霉素）、生物制劑（如疫苗）、中藥提取液、山梨醇等溶液的蒸發濃縮，確保產品活性與純度。
化工與環保：低粘度化工原料（如有機溶劑）的回收、含鹽廢水（如電鍍廢水）的預濃縮、垃圾滲濾液減量化處理。
新能源與新材料：鋰電池電解液回收、半導體行業高純水制備中的蒸發除雜。
板式升膜蒸發器選型關鍵考量
物料特性分析：需評估粘度（建議≤100cP）、熱敏性、腐蝕性、固含量及沸點升高值。例如，熱敏性物料優先選擇升膜式；高粘度或含固量＞5%的物料需搭配強制循環泵。
處理量與濃度要求：單效設備處理量通常為500-3000L/h，多效系統（如雙效、三效）可擴展至10000-30000L/h。需根據目標濃度（如濃縮倍數）確定蒸發面積與循環次數。
能源匹配與節能方案：結合蒸汽/電加熱成本，選擇MVR或多效蒸發系統。MVR適合電價低廉或蒸汽稀缺的場景；多效蒸發適合有廉價蒸汽供應的場景。
環保與安全標準：需符合當地排放標準（如VOCs控制），分離器需設計合理氣速（通常3-5m/s）防止液滴夾帶；設備需配備壓力/溫度傳感器、緊急泄壓閥等安全裝置。
維護便利性：優先選擇可拆式板片結構，便于清洗與更換密封墊片；循環泵需匹配流量與揚程，確保流速穩定；配套管路需設計合理坡度與排凈口，避免積液。
板式升膜蒸發器典型參數與案例
傳熱系數：3000-5000kW/(m2·K)，遠高于列管式蒸發器（約800-2000kW/(m2·K)）。
蒸發溫度范圍：30-150℃，適應低溫熱敏物料（如40℃果汁濃縮）與高溫場景（如120℃化工原料處理）。
應用實例：某果汁廠采用板式升膜蒸發器實現蘋果汁低溫濃縮，維生素C保留率＞95%；某制藥企業用其濃縮抗生素溶液，活性成分損失率＜3%；某化工企業處理含鹽廢水，實現零排放與資源回收。
板式升膜蒸發器憑借其高效傳熱、低溫保護、結構緊湊及易維護等優勢，成為熱敏性物料蒸發濃縮的理想選擇，尤其在食品、制藥、化工等對產品質量與能耗控制要求嚴格的行業，展現出顯著的技術與經濟價值。
